全自動覆壓孔隙度及超低滲透率分析儀

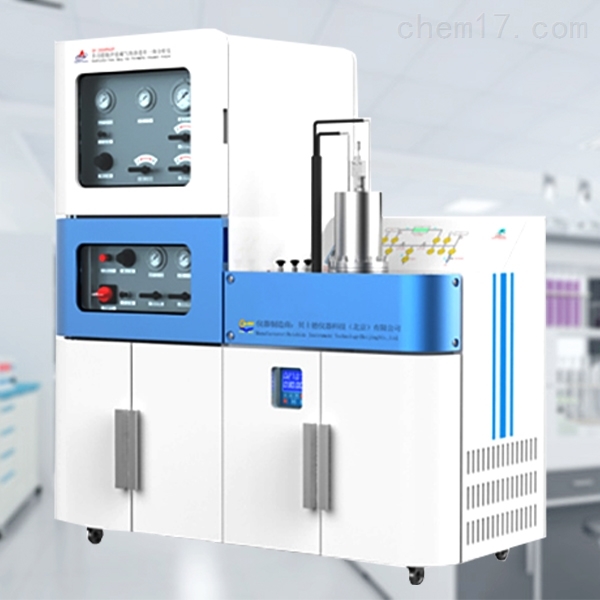

BSD-PAGP全自動覆壓孔隙度及超低滲透率分析儀

産品概述：

BSD-PAGP 全自動覆壓孔隙度及超低滲透率分析儀屬于研究級儀器，可測試岩石，煤等材料在一定圍壓條件下，不同壓差下氣體的滲透率數據，可實現恒溫控制，多樣品池設計，多壓力傳感器提高測試精度，滿足不同類型的用戶需求，全自動控制适用于對研發、實驗要求的科研單位和企業用戶；

産品參數 / Product parameters

圍壓岩心夾持器參數

    ◆ 适用直徑1"高度3/4" ~2"和直徑1.5"高度爲3/4" ~ 3"的岩心樣品；

    ◆ 可實現給岩心增加圍壓并提供高壓測試氣體、恒溫環境；

    ◆ 圍壓壓力範圍0~60MPa；

    ◆ 測試氣體壓力範圍0~20MPa；

    ◆ 恒溫溫度範圍【-10℃~﹢80℃】，精度±0.1℃；

    ◆ 内部具有溫度傳感器，可以采集夾持器内部溫度，精度±0.1%；

    ◆ 具有排氣閥，可以在圍壓打壓前排除裏面的空氣；

    ◆ 提供不同尺寸的岩心樣品膠套；

    ◆ 直徑1"和1.5"岩芯隻需更換堵頭即可，拆換方便。

  +軸壓（選配）岩心夾持器參數

    ◆  1"岩芯夾持器适用直徑1"高度3/4" ~2"的岩心樣品；（可根據用戶實際情況設計）選配

    ◆ 1.5"岩芯夾持器适用直徑1.5"高度爲3/4" ~ 3"的岩芯樣品；（可根據用戶實際情況設計）選配

    ◆  可實現給岩心增加軸壓和圍壓并提供高壓測試氣體、恒溫環境；

    ◆ 軸壓和圍壓 壓力範圍0~60MPa；

    ◆ 測試氣體壓力範圍0~20MPa；

    ◆ 恒溫溫度範圍【室溫+5℃~﹢40℃】，精度±0.1℃，岩芯夾持器和測試管路在同一個恒溫室，避免了由于溫度差異而造成的誤差；

    ◆  内部具有溫度傳感器，可以采集夾持器内部溫度，精度±0.1%；

    ◆ 具有排閥，可以在圍壓打壓前排除裏面的空氣；

    ◆ 提供不同尺寸的岩心樣品膠套；

    ◆  多個岩芯夾持器的更換，适用快速拆卸接頭，更換方便。高壓氣體增壓系統

    ◆  無需手動打壓，隻需通過調節驅動氣體壓力來實現氣壓自動增壓；

    ◆  給岩心提供0~20MPa的測試氣體壓力；

    ◆ 可把不小于1.5MPa的氣體增壓至20MPa；

測試報告

    ◆ 滲透率測量範圍：1×10 -10  ~  1×10 3  mD

    ◆ 孔隙度測試範圍：0%~80%

    ◆ 孔隙體積、骨架體積

    ◆ 真密度

測試氣路系統

    ◆  全不鏽鋼氣路結構，使用30MPa水壓打壓測試；

    ◆ 配置2隻高精度壓力傳感器，範圍0~200bar，精度0.1% ；

    ◆  岩芯上下遊腔體，可實現5ml的極小腔體，提高低滲岩樣的準确性；

    ◆  可根據用戶岩樣的類型，增加擴展腔數量，來增大岩樣上下遊腔體，提高測試中、高滲透率的岩樣的測試準确性；（選配）

    ◆  閥門采用安全性高、耐高壓的全進口316不鏽鋼高壓氣動隔膜閥閥，可實現20MPa 壓力範圍内的自動通斷控制，密封性能達到零洩漏，使用壽命達500百萬次；

    ◆  整個氣路使用瑞士英福康氦質譜檢漏儀檢漏，使儀器的氣密性得到充分的保證。

真空系統（選配）

    ◆  可對樣品進行抽真空處理；

    ◆ 選用進口真空泵，極限真空度1*10-7MPa。

軟件功能

    ◆ 軟件自動采集并記錄系統内的壓力、溫度值，并繪制壓力時間、溫度時間曲線；

    ◆  自動保存相關原始數據，并計算出滲透率、孔隙度、孔隙體積、骨架體積、真密度等結果
